Будущее – за автоматизацией машин и систем. Чтобы лучше подготовить к этому молодых специалистов и повышать их квалификацию, необходимы учебные пособия с компонентами на базе стандартного промышленного оборудования. Учебный модуль MTF позволяет реалистично воспроизводить принцип действия децентрализованной техники.
Промышленный преобразователь частоты
MOVIFIT® (MTF) FC
Автоматизированные машины и системы значительно оптимизируют производственные процессы и обеспечивают рентабельное и эффективное производство потребительских товаров. Будущие специалисты по электронному оборудованию (MT, EBT, EMA, EAT, EGS) должны быть подготовлены к возникающим требованиям и иметь соответствующую квалификацию. Для этого лучше всего использовать электромеханические учебные пособия на базе стандартного промышленного оборудования.

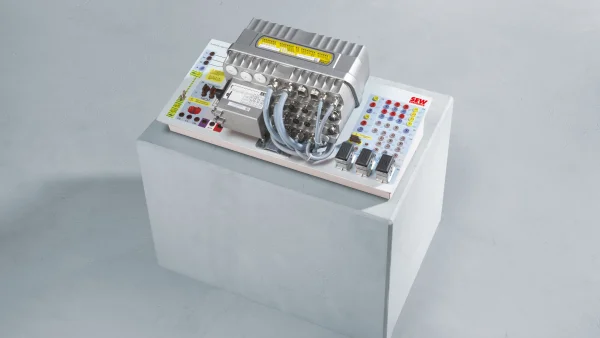

Наш учебный модуль приводного преобразователя MOVIFIT® (MTF) для профессионального обучения создан на базе настоящего децентрализованного приводного преобразователя SEW-EURODRIVE, который обычно устанавливается в цеху, т. е. прямо у оборудования. Такой MOVIFIT® позволяет наглядно изучить ввод в эксплуатацию и параметрирование децентрализованного преобразователя частоты, а также управление асинхронным двигателем. С помощью опционального модуля POF (Polymer Optical Fiber) можно управлять преобразователем частоты по волоконно-оптическому кабелю PROFINET® с контроллера верхнего уровня.
Опция безопасности S11 демонстрирует подключение и эксплуатацию различных компонентов, обеспечивающих безопасность. Например, световой завесы в комбинации с аварийным выключателем: как только срабатывает световая завеса, привод замедляется до полной остановки (SS1). При нажатии аварийного выключателя преобразователь частоты обеспечивает безопасное отключение крутящего момента привода (STO).
Мы поможем в решении вашей задачи
- для этого у нас достаточно педагогического опыта и знаний
- на месте под руководством наших специалистов по обучению
- с оптимально подходящими учебными пособиями и модулями
Преимущества для вас
-
Получение практического опыта
благодаря проверенному в промышленных условиях приводному преобразователю MOVIFIT®-FC и наглядно размещенному электрооборудованию -
Приобретение практических навыков
на основе множества встроенных специальных функций и прикладных программных модулей, позволяющих изучать средства автоматизации оборудования на практике -
Обучение без риска
благодаря безопасной установке токоведущих компонентов и за счет визуального и физического разделения силовых и сигнальных цепей
Компоненты и технические данные
- Напряжение сети: 3-фазное / 400 В / 50 Гц
- Управление с помощью цифровых и аналоговых сигналов или управление по шине PROFIBUS® или PROFINET®
- В качестве опции: в комбинации с модулем POF (Polymer Optical Fiber)
- Выведены клеммы для подключения тормозного резистора
- Опция безопасности S11 или S12 (в качестве опции)
- Подходит для асинхронных двигателей переменного тока
- Звуковая сигнализация вскрытия защитного кожуха в комбинации с модулем тормоза для создания нагрузки на двигатель (MLB)
Практические лабораторные занятия
- Ввод в эксплуатацию преобразователя частоты MOVIFIT® (MTF) FC
- Ознакомление с децентрализованной техникой
- Управление через сигналы ввода/вывода
- Эксплуатация с управлением от верхнеуровневого контроллера по шине PROFIBUS® или PROFINET®
- Реализация и изучение различных функций обеспечения безопасности с помощью опции безопасности S11/S12
- Изучение и реализация самых разных профилей безопасного останова с помощью световых завес, аварийных выключателей и других предохранительных устройств
- Обмен данными и управление преобразователем частоты по волоконно-оптическому кабелю PROFINET® в комбинации с модулем POF
Сферы применения
Этот учебный модуль можно применять как в технических колледжах, так и для проведения промышленных/технических тренингов. И в первую очередь предназначен для обучения
- специалистов по электронному оборудованию (MT, EBT, EMA, EAT, EGS)
- специалистов по техническому обслуживанию
- инженеров по автоматизации
- инженеров-электриков
- инженеров-мехатроников
