Во многих приводных системах возможность быстрой и безопасной остановки применяемых двигателей и мотор-редукторов должны обеспечивать встроенные тормоза. Это относится к станкам, конвейерным системам, лебедкам, кранам, подъемным устройствам, а также к лифтам, сценическим механизмам или воротам. Учебный модуль двигателя с тормозом DRS.. дает будущим специалистам возможность изучить работу такого механического тормоза на примере реального двигателя.

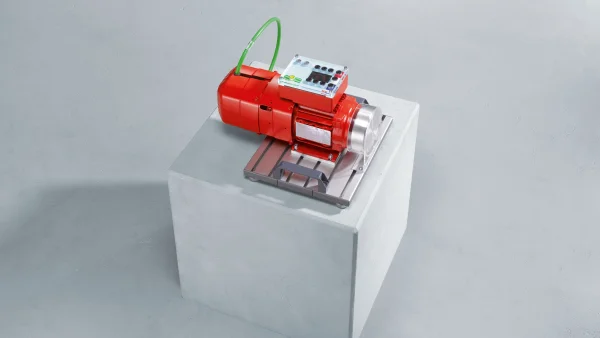

Промышленный асинхронный двигатель переменного тока с тормозом и энкодером для гибкого обучения
Спектр обучающего контента у этого учебного модуля очень широкий: будущие специалисты смогут в гибкой и игровой форме изучить и протестировать все функции – от простого позиционирования до регулирования привода и управления тормозом.
В зависимости от исполнения привода асинхронный двигатель с тормозом можно заказать с различными энкодерными системами. А в зависимости от энкодера он сможет работать либо от преобразователя частоты MOVIDRIVE® (Учебный модуль MDX) или от преобразователя частоты MOVITRAC® (Учебный модуль MCB).
Тормоз управляется через учебный модуль блока управления тормозом BMK, который сначала нужно подключить. Для этого крышка клеммной коробки у модуля двигателя с тормозом DRS.. переделана таким образом, что привод просто, безопасно и удобно подключается через безопасные гнезда 4 мм. В такой комплектации тормоз можно отпускать и налагать с помощью преобразователя частоты или вручную.
Основная особенность модуля двигателя – его модульная конструкция. Кроме того, модуль удобно переносить, потому что он закреплен винтами на алюминиевой плите и оснащен двумя ручками. Это позволяет гибко размещать модуль в любой среде обучения.
После занятий привод легко убирается на хранение в контейнеры (TANOS T-Loq).
Мы поможем в решении вашей задачи
- для этого у нас достаточно педагогического опыта и знаний
- на месте под руководством наших специалистов по обучению
- с оптимально подходящими учебными пособиями и модулями
Преимущества для вас
-
Обучение на практике
благодаря проверенному и надежному стандартному двигателю из ассортимента нашей приводной техники -
Вариативное обучение
благодаря компактной конструкции с удобными ручками для переноски и модульной конструкции самого двигателя -
Обучение без риска
благодаря лабораторным гнездам/штекерам с безопасными контактами 4 мм и защитным кожухам активных узлов
Компоненты и технические данные
- Асинхронный двигатель переменного тока типа DRS71S4BE
- Номинальная мощность 0,37 кВт
- Напряжение 230/400 В
- Класс изоляции F
- Термодатчик
- Встроенный энкодер EI7C (опция), различные навесные энкодеры, например ES7S (опция)
- Тормоз, например BE05, 230 В / 5 Н·м
- Хорошая устойчивость благодаря массивной базовой плите
- Простое и безопасное обращение
- Нет опасности травмирования, поскольку маховик на приводном валу закрыт кожухом
Практические лабораторные занятия
- Подключение асинхронной машины переменного тока (звезда/треугольник и блок управления тормозом)
- Позиционирование с помощью различные энкодерных систем, с разными преобразователями частоты
- Ввод в эксплуатацию асинхронной машины в режиме работы от сети или от преобразователя частоты
- Совместимость с различными учебными пособиями, например такими, как модуль MLD, модуль MSS или модуль SDU
Сферы применения
Этот учебный модуль можно применять в профессионально-технических училищах, так и в технических колледжах. Он особенно подходит для обучения
- специалистов по электронному оборудованию (MT, EBT, EMA, EAT, EGS)
- инженеров по автоматизации
- инженеров-электриков
- инженеров-мехатроников
