Для самого разного оборудования – систем транспортировки или насосов, вентиляторов или мешалок – цилиндрические редукторы являются классическими компонентами приводной техники. Поэтому в своей учебной программе по редукторной технике мы предоставляем настоящий цилиндрический редуктор в виде комплекта для сборки.
Целенаправленное обучение с использованием индустриального редуктора
Непрерывное внедрение новых технологий ставит будущих специалистов перед неизбежной необходимостью быстрого усвоения практических навыков эксплуатации механического приводного оборудования. Поэтому мы и создали свою учебную программу по редукторной технике.

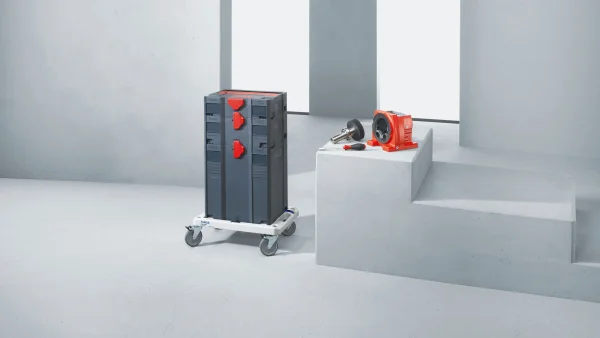

Учебный комплект «Цилиндрический редуктор R57FAD2» подготовлен на основе наших реальных стандартных редукторов серии R в качестве учебного пособия специально для профессионального обучения. Это же относится и к соответствующим комплектующим и запасным деталям. Комплект для сборки наглядно размещен в двух прочных пластмассовых контейнерах, которые можно ставить друг на друга.
Это учебное пособие разработано для использования при обучении и повышении квалификации, например, в профессиональных училищах, техникумах, технических колледжах, институтах, университетах или учебно-производственных центрах. Там будущие специалисты простым и ориентированным на практику способом смогут узнать, как устроен цилиндрический редуктор, как он работает и как преобразует усилия:
- оно позволяет освоить устройство машинного оборудования;
- теоретические сведения о редукторе можно проверить на практике и поэтому легче понять;
- навыки по сборке и разборке редукторов можно отрабатывать повторно без использования дорогих прессовых инструментов.
Оптимальная подготовка к растущим техническим требованиям
Для передачи крутящих моментов и скоростей редукторы являются обязательной составной частью электрических и мехатронных приводов. Один из важных аспектов при этом – изменение направления вращения. По этой причине специалисты должны обладать глубокими знаниями о конструкции и свойствах различных компонентов редуктора – на этапах планирования, внедрения и обслуживания системы.
При этом актуальные тенденции ставят перед специалистами новые задачи, но все же дают и возможность повышения квалификации. С помощью наших учебных модулей редукторной техники и нашего богатого опыта преподаватели и инструкторы смогут грамотно давать информацию и по этим перспективным темам.

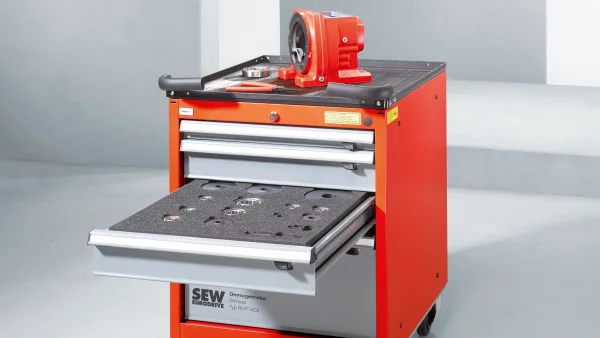

Альтернативное исполнение в виде передвижной тумбы
В отличие от контейнерной системы версия в передвижной тумбе предлагает следующие возможности:
- Комплект для сборки помещается под верстаками
- Есть запираемые выдвижные ящики для деталей и инструмента
- Имеется собственная столешница / собственная рабочая зона
- Бортики по краям предотвращают скатывание валов
Мы поможем в решении вашей задачи
- для этого у нас достаточно педагогического опыта и знаний
- на месте под руководством наших специалистов по обучению
- с оптимально подходящими учебными пособиями и модулями
Преимущества для вас
-
Долгий срок службы
так как все компоненты защищены от коррозии высококачественным покрытием, а некоторые из них сделаны из нержавеющей стали -
Простое управление
благодаря простой сборке и разборке редукторов с помощью стандартных инструментов -
Быстрая подготовка
благодаря наглядному размещению всех компонентов, инструментов и комплектующих, а также прилагаемому краткому руководству -
Простое расширение
так как все необходимые инструменты и дополнительные комплектующие доступны в кратчайшие сроки
Детали редуктора

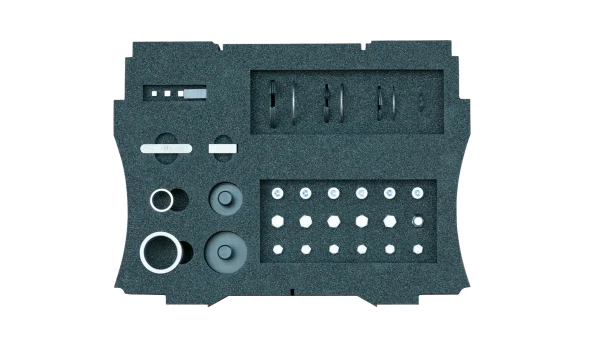

Комплект Мелкие детали редуктора:
- Призматические шпонки
- Распорные втулки
- Стопорные кольца
- Заглушки
- Установочные шайбы
- Винты
- Сапун
Комплект Зубчатые детали, подшипники качения, вал:
- Подшипники качения
- Шестерни
- Малая шестерня
- Вал-шестерни

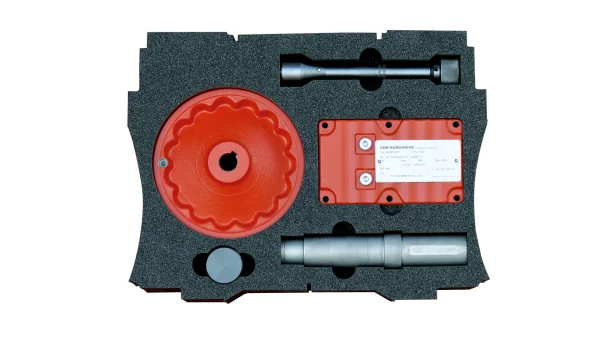

Комплект Маховичок, крышка, вал:
- Маховичок
- Заводская табличка
- Монтажный инструмент
- Выходной вал
- Крышка редуктора с прокладкой
- Монтажная втулка
Комплект Корпус, адаптер, фланец:
- Корпус редуктора
- Фланец со стороны выходного вала
- Адаптер двигателя
Особенности и технические данные
- Почти серийное исполнение, обозначение редуктора: R57FAD2
- Передаточное число i = 16,79 (2-ступенчатый) и i = 26,97 (3-ступенчатый)
- Редуктор оснащен крышкой входного вала
- Сборка и разборка возможны с использованием только стандартных промышленных инструментов
- Благодаря переработке посадочных размеров для сборки не требуются съемники или прессовые инструменты
- Компоненты, такие как шестерни, вал-шестерни и радиальные шарикоподшипники, защищены от коррозии
- В одном прочном пластмассовом контейнере типа TANOS (T-Loc)
- Базовые размеры контейнеров соответствуют стандарту европаллет и допускают штабелирование
- Этот модуль редуктора специально разработан только для обучения
Практические лабораторные занятия
- Определение передаточного числа и крутящих моментов редуктора с фиксированной частотой вращения
- Взаимодействие механических элементов в редукторе (соединение вал-ступица)
- Профилактическое обслуживание по спецификации или отдельным компонентам
- Конструирование с учетом условий сборки
- Безопасное использование подходящих монтажных инструментов и приспособлений
Принадлежности и комплекты запасных деталей
Кейс с инструментами
Использование правильных инструментов гарантирует безопасную сборку и разборку редукторных комплектов.
Дополнительная информация – по запросу
Тележка
Все просто: с помощью тележки вы с легкостью сможете перевозить крупные контейнеры с комплектом редуктора. Почему бы не заказать и ее тоже?
Дополнительная информация – по запросу
Комплекты запасных деталей
Для учебных модулей редукторной техники предусмотрены богато оснащенные комплекты запасных деталей.
Дополнительная информация – по запросу.
Модель цилиндрического редуктора в разрезе
Перенесите свои теоретические знания на практику. Наша функциональная модель в разрезе демонстрирует взаимодействие внутренних деталей цилиндрического редуктора и принцип его работы.
Маховичок на моделях в разрезе позволяет демонстрировать взаимодействие разных зубчатых деталей и возникающие при этом усилия (цилиндрический редуктор, прямолинейная передача усилия) и передаточные отношения.
У каждой модели в разрезе есть заводская табличка с основными данными, позволяющая выполнять расчеты на основе этих данных, например рассчитывать передаточные числа и частоты вращения.
Для размещения и надежного хранения моделей в разрезе в качестве опции предлагаются контейнеры типа TANOS (T-Loq).
Эти модули редукторов специально разработаны только для обучения.
Сферы применения
Комплект для сборки цилиндрического редуктора и его модель в разрезе подходят для использования при обучении и повышении квалификации
- Профессиональные училища
- Техникумы
- Технические колледжи
- Институты
- Университеты
- Учебно-производственные центры
- и т. д.
